[xjpo1904]

Bản V1 của em nằm bên topic bên đây ạ: http://vozforums.com/showthread.php?t=4190171
Nhận được nhiều gạch đá cũng như động viên của các đồng dâm, khiến em tinh trùng lên não, hứng quá không kiềm chế được thức nguyên đêm đo + vẽ + cắt +dán như một thằng dzỡ để hoàn thành em này ngay trong sáng hôm nay ạ .
Bản này em vẫn giữ những đặc trưng của bản trước, chỉ là 1 bản cải tiến fix lỗi ở những điểm chưa hợp lý và tối ưu hơn xíu :3, trình có cao lên đc 1 xíu trong việc đo đạc + cắt gọt nên nhìn vết cắ ngọt ngào hơn ạ :">. Cơ mà vẫn gặp nhiều lỗi nghiêm trọng do... ngu
Thôi hình ảnh thay chữ nghĩa vậy:
Vô đề, dựa trên sản phẩm cũ, cắt cắt, vẽ vẽ, thu gọn lại diện tích phần kê main. Đo đạc kỹ hơn bản v1 đầy cảm hứng nhất thời .

Bắt ốc main vào nào

Ở v1, thiếu xót nghiệm trọng trong thiết kế của em là cái psu không cố định vào bất cứ bộ phận nào của main hết. Bất tiện trong khâu di chuyển Case. Ngắm nghía hồi lâu, em bỗng nghỉ: "Main có thể nghiêng, vga có thể nghiêng, Heatsink có thể nghiêng, sao không cho con PSU nghiêng cmn luôn . Đây là quá trình hiện thực hóa:
Đo đạc, cắt gọt, dán keo:

Ướm thủ Bra vào vếu , vừa khít như đo


Mặt dưới, thoáng khí nhá :

Lắp vào miếng kê main:

[xjpo1904]

Ngon quá, lắp vào xem thử. cái đệt! kẹt @@:

Hây za!!!!!!!! nhét!!!!!! nhét!!!!!!!!!! vào!!!!!!!!!

Tới đây em mới nhận ra là em dán cái khung chưa psu lộn bên mẹ rồi dự định ban đầu là phía bên tay phải . Thôi kệ tạm chấp nhận
Tới phần ổ cứng. bộ phận cố định khá là cute

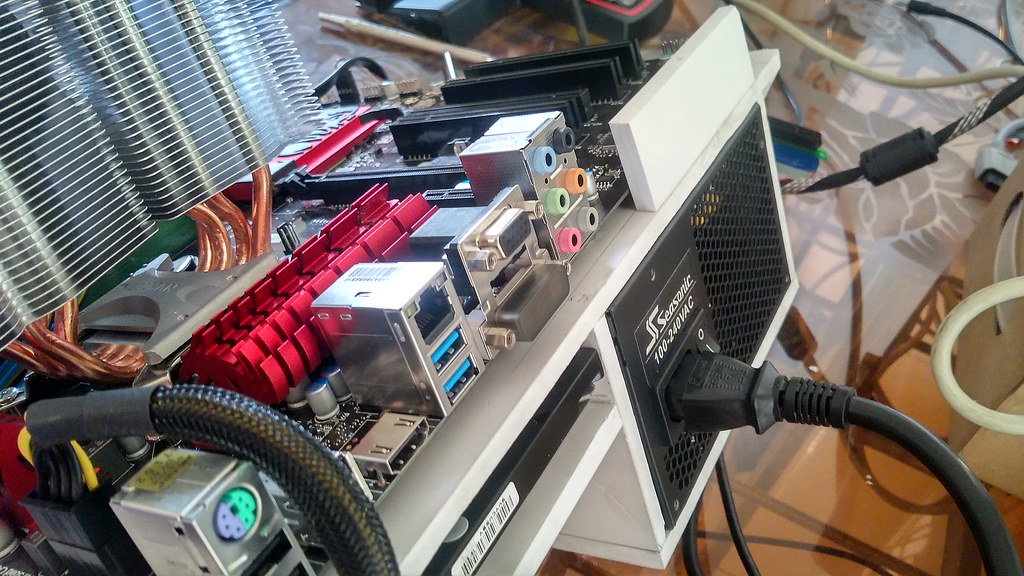

Lăp main vào, nhìn ass nó thử xem thế nào

Miếng này để đỡ VGA, độ dày 8mm so với bản v1 3mm. Không bị biến dạng khi chịu đựng sức nặng của R9 280x.

Nhìn từ phía trước, khi chưa lắp miếng đỡ VGA. 2 cái trụ ngang dùng để đỡ miếng phía trên, được cố định với miếng này bằng ốc vít

Lắp vào nào:

[xjpo1904]

XOng hết rồi!!! show hàng thôi!!!!!








Hết Tiếp tục xin gạch ạ. Bác nào muốn tham khảo fullsize em nó mời qua đây ạ
https://www.flickr.com/photos/939037...7651645628968/

[huynx]

Đẹp đấy bác, con vga tháo tản trông hay nhỉ
Bác xem chỉnh lại cái dây nguồn và dây 8pin vga cho gọn lại nữa là đẹp. Với cả nút power, đèn led nữa

[xjpo1904]

Originally Posted by huynx

Đẹp đấy bác, con vga tháo tản trông hay nhỉ
Bác xem chỉnh lại cái dây nguồn và dây 8pin vga cho gọn lại nữa là đẹp. Với cả nút power, đèn led nữa

lúc đó chưa lắp vào nhìn hơi rối ợ :3. Để chiều lấy dây rút làm gọn dây lại. Với chế thêm 2 cái tay vịn 2 bên hông để dễ xách

[Dmitri]

PSU còn đỡ chứ con HDD om nhiệt kiểu này thấy xót xa
Lỗ luồn dây 24 pin làm quá to không cần thiết, không cố định nút power reset.
Có tý cong cong, uốn lượn cho mềm mại thì hay hơn.

[xjpo1904]

Originally Posted by Dmitri

PSU còn đỡ chứ con HDD om nhiệt kiểu này thấy xót xa
Lỗ luồn dây 24 pin làm quá to không cần thiết, không cố định nút power reset.
Có tý cong cong, uốn lượn cho mềm mại thì hay hơn.

phần HDD em đã hạn chế tối đa tiếp xúc của HDD với case mà không phải bắt vít rồi ợ. Thực tế sử dụng em chạm tay vào phần foam xung quanh HDD gần như không bị nóng lên ợ. Bác xem lại chỗ này ạ. Từ khe này đúc HDD vào tới mốc phía trên. 2 cạnh bên hẹp vừa đủ ôm cứng thành HDD. HDD sẽ không tiếp xúc mặt trên vs mặt dưới với case ạ.

hình này là lúc chưa đẩy HDD vào. khi đẩy vào thì chân HDD sẽ nằm gọn trong cái cần móc

Còn về lỗ thì đúng là to thừa ~"~!, chắc về lấy miếng foam 5ly cắt gọt mấy cái họa tiết chế vào chỗ đó vá lỗi :3
Còn vụ uốn lượn foam trình em chưa tới ạ với lại foam 8mm uốn được hơm???

[Dmitri]

Ý mình là khi cắt lỗ bạn uốn cho lỗ có đường cong 1 chút đỡ cảm giác khối hộp.
Mình chưa dùng foam lần nào nên hỏi khôn với HSF to thế kia thì foam có giữ được ốc bắt main không . Sợ vài hôm nó bở rồi bong ra thì khổ

[xjpo1904]

Originally Posted by Dmitri

Ý mình là khi cắt lỗ bạn uốn cho lỗ có đường cong 1 chút đỡ cảm giác khối hộp.
Mình chưa dùng foam lần nào nên hỏi khôn với HSF to thế kia thì foam có giữ được ốc bắt main không . Sợ vài hôm nó bở rồi bong ra thì khổ

không cố ý chọc ngoáy cho toác ngoác cái lỗ ốc ra thì không sao hết ạ
muốn chắc ăn nữa thì chít keo dzán sắt zô chân ốc tiếp xúc với ốc main luôn. Trong quá trình làm vì phải tháo ra tháo vô để chỉnh sửa nên mình có vặn ra vặn vào hoài. không thấy có hiện tượng bị toác lỗ
Cắt đường cong cũng đc nhưng không đủ dụng cụ làm ạ dùng dao mổ thì 8mm dày quá. vết cắt k được đẹp. cưa lộng thì vết cắt không ngọt .

[jackson.z]

thiết kế khá đơn giản đó chứ, bắt chước làm 1 hit. nhà làm mộc tiếp tục sự nghiệp bench.. gỗ
