Lần đầu mod và up bài có sai sót mong ae thông cảm.
Rảnh rỗi lên đây thấy bản vẽ case banchetto của bác VDZ nên lấy về chỉnh sửa chút ít theo ý cá nhân rồi đem cắt lazer, độ lại cái dàn pc cùi.

Mica 5mm đã cắt về đây:


Do bản vẽ đặt PSU đứng làm case hơi cao so, mình chỉnh lại thấp hơn nên đặt psu vào trong, vấn đề nảy sinh, đặt vào trong sẽ không đủ chỗ để lắp quạt case và ổ DVD nên mình tháo bung ra và làm lại mặt sau, cắt để đặt lại ổ cắm


Làm xong nó thế này


Ướm thử lên case

Có tháo PSU thì 2 cái tụ bự các bạn cẩn thận nhá, cắm nguồn có rút ra thì 2 tụ đó vẫn còn lưu chút ít điện.

OK bây giờ tháo ra lắp và test quạt case:


Lắp phần lưng và phần giữ ổ DVD


Dùng mica 5mm nên giờ có vấn đề là kiếm ốc để bắt và khoan ổ cứng hơi khó Trong cái khó ló cái ngu à quên cái khôn mình dùng mica thừa cắt theo mặt dưới ổ cứng thế này


Và dán lên tấm mica HDD


Lắp lên và bắt đầu đi led



Đi led mặt trên


Lắp mặt trên và test led thì quên chụp do lúc đó đuối quá rồi
Chuyển sang làm cái nút nguồn, led nguồn và led HDD. Tấm thứ 3 (tấm bắt main)

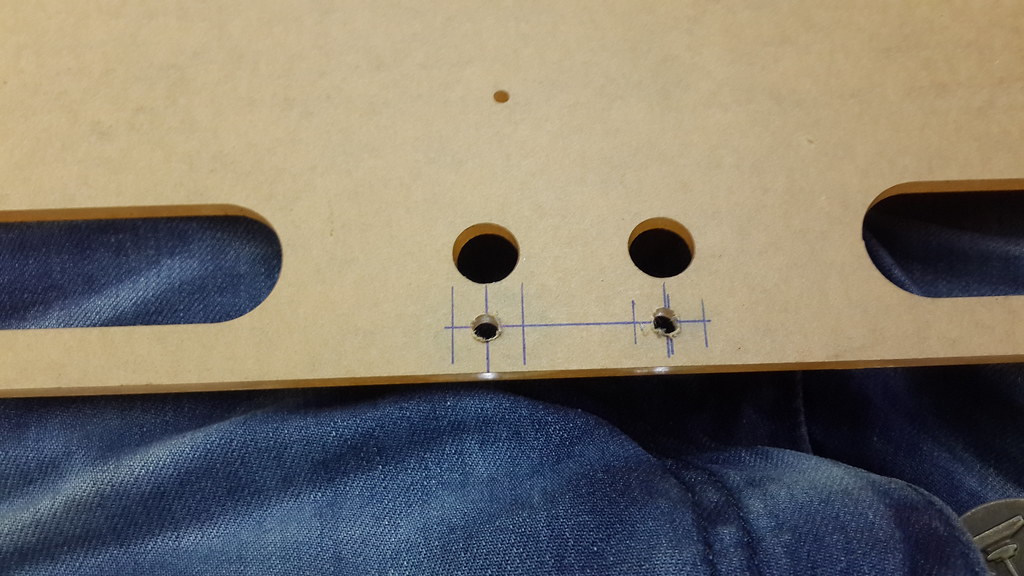

Do bản vẽ chỉ có lỗ nút nguồn và nút reset, lúc đó mình cũng chưa nghĩ ra sẽ làm led nên giờ đánh dấu và khoan.


Dùng mũi 5mm là vừa với led luôn, nhưng kinh nghiệm là dùng mũi nhỏ khoan trước rồi dùng mũi 5mm khoan lần nữa do mica giòn dễ nứt khi khoan gần các mép cắt.Thành quả sau khi lắp xong


Bây giờ bắt mấy con ốc chịu main, lỗ cắt lazer không vừa nên dùng khoan tay làm thôi


Bây giờ tới các cây đứng để giữ card. và đây, căm xe hân hạnh tài trợ chương trình này


Hoàn thành sơ bộ

[darkera]

Bây giờ lắp đủ bộ lên và test


Chế thêm vài cái led 7 màu lên quạt CPU


Hình em nó trong đêm


Và lắp vào dàn máy nghe nhạc ở nhà


Đợi tối nay mở lên đủ dàn sẽ chụp và up ảnh sau

Thời gian nếu làm nhanh khoảng 3 ngày, nhưng mình vừa làm vừa trông cửa hàng nên mất đến 1 tuần mới xong.

[nokishock]

Con PSU bác lột trần văn trụi rồi để vậy luôn ah

[darkera]

uh dây mình bó gọn lại, vị trí đặt máy cũng ít chạm đến, đã đấu mass với lại chưa biết sẽ làm thế nào để che cho nó gọn

[TeppiVietNam]

Nhìn lòe loẹt quá..tưởng con công xòe đuôi..

[dark_v2]

ở cái bản vẽ con ben này mình thấy thêm 1 miếng tray main ( 1 tầng mica trên cũng) chẳng giải quyết được vấn đề gì, tốn vật liệu.
kích thước của cái ben hơi bị thừa so với cái main atx bác dùng.

[darkera]

Originally Posted by dark_v2

ở cái bản vẽ con ben này mình thấy thêm 1 miếng tray main ( 1 tầng mica trên cũng) chẳng giải quyết được vấn đề gì, tốn vật liệu.
kích thước của cái ben hơi bị thừa so với cái main atx bác dùng.

không dùng tấm đó vẫn ok, nhưng mình thích làm 1 tấm riêng để cần làm gì thêm ở phàn dưới thì chỉ việc bưng cả cái mâm đó đi
với lại nhìn 3 tầng đẹp hơn

ps: main mình là gigabyte, vừa với cái mâm trên cùng

[minhtan276]

sao em thấy nó cong cong bác nhỉ?

[vandatkg]

Originally Posted by darkera

Dùng mũi 5mm là vừa với led luôn, nhưng kinh nghiệm là dùng mũi nhỏ khoan trước rồi dùng mũi 5mm khoan lần nữa do mica giòn dễ nứt khi khoan gần các mép cắt.Thành quả sau khi lắp xong

cái này bạn mua cái nút power và restart có led luôn về gắn vào nhìn sẽ đẹp hơn, cái bench bạn làm chỉ thích hợp xài tản khí thôi, còn chơi WC thì.....??
Cái mình làm phải cao thêm 1 tý đấy, gắn vừa 2 cái dual bay 5.25
hôm nào lên CT sẽ Lh với bạn giao lưu nhé, mình ở Kiên Giang

Originally Posted by dark_v2

ở cái bản vẽ con ben này mình thấy thêm 1 miếng tray main ( 1 tầng mica trên cũng) chẳng giải quyết được vấn đề gì, tốn vật liệu.
kích thước của cái ben hơi bị thừa so với cái main atx bác dùng.

nhìn vậy chứ thêm 1 tấm nữa đi dây rất dễ đấy, kích thước đấy theo chuẩn luôn chứ ko thừa đâu, nếu bé quá sau này còn nâng cấp lên con main to sẽ ko vừa

[darkera]

@minhtan276: đúng là mica dễ bị cong lắm, main + 2 cái card nữa nó bị nặng phần giữa nên hơi cong

@vandatkg: mình không định chơi wc, độ lại dàn máy nhà cho lạ lạ chơi thôi, đi làm riết cũng ít thời gian xài máy bàn ở nhà mà, làm lại cài linux và xbmc để giải trí thôi, độ thêm hao quá . địa chỉ trên chữ ký của mình, rảnh thì lên giao lưu chơi.
Cái nút có led luôn mình kiếm không ra mới xài tạm cái này đó
