I.Lời nói đầu.

Chào các thím,

Hiện tại cộng đồng dùng CPU AMD và main Gigabyte cũng khá đông đảo. Trong đó có cá nhân tôi. Nhưng nhựng hoạt động hỗ trợ lẫn nhau theo tôi thấy là chưa nhiều.
Lên Overclock.net thấy có cái thread này rất thiết thực. Tôi cũng xin làm 1 cái thread tương tự tại đây nhằm giúp các thím chia sẻ kinh nghiệm và trao đổi về SP tốt hơn.

Thread bao gồm các mục?

Giới thiệu.
Khảo sát
Các mainboad Gigabyte AM3+ hiện có tại VN.
Các câu hỏi thường gặp.
Hướng dẫn sơ bộ các OC, tweak các main Gigabyte AM3+.
Các bài review trong và ngoài nước.
Phản hồi của người dùng.

Các thím có thể post main các thím dùng tuy nhiên nên là main Gigabyte , loại khác như Asus/MSI/Asrock cũng được nhưng nó sẽ rối nên ai có tinh thần chia sẻ nếu có thể thì làm thread khác cho nó chuyên nghiệp.

SUPERKAMES · #2 07-01-2013, 01:35

I.Khảo sát.

Tôi có làm cái bảng khảo sát, với các mục tôi cho là cần thiết,
các bạn có thể tham gia khảo sát tại đây.

Và kết quả khảo sát có thể xem tại đây hoặc tại đây.

SUPERKAMES · #3 07-01-2013, 01:37

Các mainboad Gigabyte AM3+ hiện có tại VN.
(đang hoàn thiện)

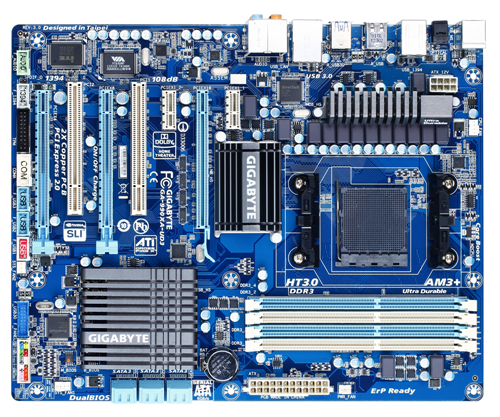

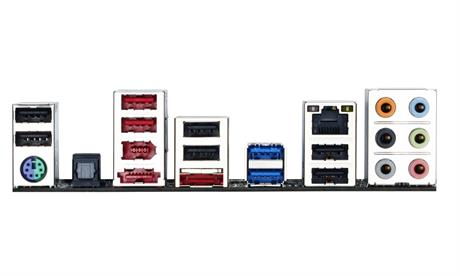

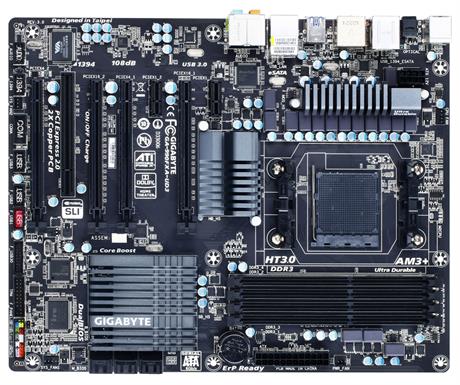

1/GA-990FXA-UD3

Rev:1.0/1.1/1.2/3.0 (Rev 3.0 dùng UEFI thay vì BIOS truyền thống.)

AM3+ Socket:
- CPU support list
- AMD AM3+ FX processors
- AMD AM3 Phenom™ II processors/ AMD Athlon™ II processors
8+2 phase power/VRM:
- Đây là 1 mainboard tốt cho việc overclock với 10 pha điện.
- Có heatsink cho mosfet. Tuy nhiên khi OC cao thì phần tản này rất nóng , có lẽ do diện tích tiếp xúc còn chưa lớn, nên quan tâm đến phương án giải nhiệt cho heatsink này nếu bạn overclock.
- Có các option về load line calibration (LLC) trong BIOS. Tuy nhiên có thể có bản BIOS có, có bản không nên bạn có thể check từng bản, thông thường mục này nằm trong menu Advanced BIOS Features.
BIOS:
Nhận xét:

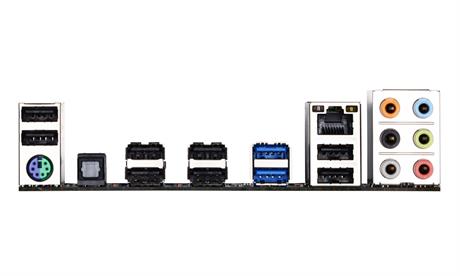

2/GA-990XA-UD3

Rev:1.x/3.0 (Rev 3.0 dùng UEFI thay vì BIOS truyền thống.)

AM3+ Socket:
- CPU support list
- AMD AM3+ FX processors
- AMD AM3 Phenom™ II processors/ AMD Athlon™ II processors
8+2 phase power/VRM:
- Đây là 1 mainboard tốt cho việc overclock với 10 pha điện.
- Có heatsink cho mosfet. Tuy nhiên khi OC cao thì phần tản này rất nóng , có lẽ do diện tích tiếp xúc còn chưa lớn, nên quan tâm đến phương án giải nhiệt cho heatsink này nếu bạn overclock.
- Có các option về load line calibration (LLC) trong BIOS. Tuy nhiên có thể có bản BIOS có, có bản không nên bạn có thể check từng bản, thông thường mục này nằm trong menu Advanced BIOS Features.
BIOS:
Nhận xét:

..............................

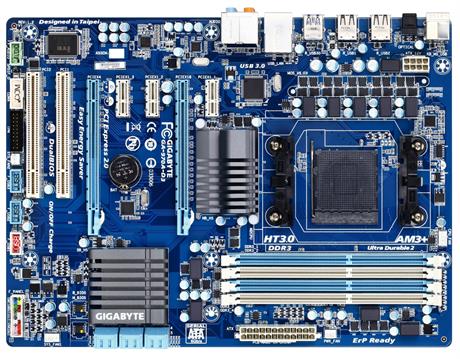

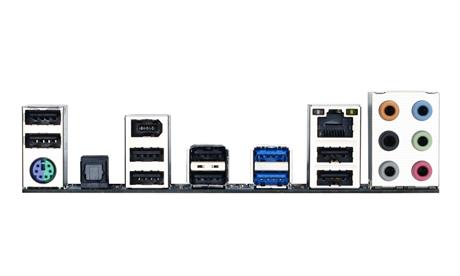

3/GA-970A-D3

Rev: 3.0/1.4/1.3/1.2/1.1/1.0.
- (Các rev 1.2/1.1/1.0 không có heatsink mosfet)
- (Rev 3.0 dùng UEFI thay vì BIOS truyền thống.)

AM3+ Socket:
- CPU support list
- AMD AM3+ FX processors
- AMD AM3 Phenom™ II processors/ AMD Athlon™ II processors
4+1 phase power/VRM:
- Đây là 1 mainboard phù hợp chạy default hay OC nhẹ với các CPU 125W.
- Có heatsink cho mosfet. Tuy nhiên khi OC cao thì phần tản này rất nóng , có lẽ do diện tích tiếp xúc còn chưa lớn, nên quan tâm đến phương án giải nhiệt cho heatsink này nếu bạn overclock.
- Không có các option về load line calibration (LLC) trong BIOS.
BIOS:
Nhận xét:

..............................

Các so sánh khác.

SUPERKAMES · #4 07-01-2013, 01:38

Các câu hỏi thường gặp.

(đang hoàn thiện)

1/Sơ đồ và các tính năng của chipset900/SB900 series.?

Các mainboard AM3+ có thể dùng cho các CPU nextgen?

Theo thông tin hiện giờ là có, các CPU AMD FX thế hệ thứ 3 (Steamroller) vẫn sẽ tiếp tục sử dụng socket AM3+.
Các CPU AMD FX thế hệ thứ 3 được sản xuất trên tiến trình 28nm và có thể ra mắt vào khoảng giữa năm 2014.

Cần card đồ họa rời để chạy với các dàn máy AMD FX ?

Đúng, hiện tại thì các nền tảng dùng chip đồ họa tích hợp chỉ có ở các APU của AMD, do đó bạn cần card đồ họa rời.

Tôi có cần update BIOS cho các CPU mới, và có thể download ở đâu, flash BIOS thế nào?

.................
.................
................

Q: Are any of these boards related with the older but similar Gigabyte GA-890XA-UD3 or GA-870A-UD3?
A: The Gigabyte GA-890XA-UD3 uses the 790X chipset and is of a previous generation. The GA-870A-UD3 uses the 870 chipset, also of previous generation. There may be some design similiarities but the boards are not related. The GA-890XA-UD3 is related to the Gigabyte 790X series of boards. Note that while some of these boards may also boast an AM3+ socket or support running AM3+ processor otherwise, they will not support all features - a 900 series chipset board is required for that.

Q: Will CrossfireX or SLI at 8x bandwidth bottleneck anything vs. 16X? What about 4X?
A: 8x PCI-E will not bottleneck a video card from achieveing full performance unless you run a card as powerful or more powerful than an HD 6950/GTX 560, and with a very high reslution. 4x PCI-E will begin to slightly bottleneck cards more powerful than the HD 6770/5770. Only with higher end cards are bottlenecks severe.

Q: Do I need my own graphics card to run this motherboard?
A: The 990X and 970 chipsets do not come with integrated graphics. A discrete graphics card is required to properly run your system with this motherboard.

Q:In CPUID HWMonitor, which of the "TMPIN" temperatures apply to what?
A:TMPIN0 = Motherboard (chipset) temp; TMPIN1 = VRM temperature; TMPIN2 = CPU socket temperature

Q:Where can I find more information about these boards?
A: See links:
Gigabyte GA-990XA-UD3 [Gigabyte website]
Gigabyte GA-970A-UD3 [Gigabyte website]
Gigabyte GA-970A-D3 [Gigabyte website]
Gigabyte GA-970A-DS3 [Gigabyte website]

Q: Where may I be able to purchase this motherboard?
A: These motherboards may be purchased at most computer stores. For full information, see the section below labelled Shopping/pricing information.

Q: Where can I download driver files for this board?
A: Drivers can be downloaded from the official Gigabyte website for this motherboard. Select the appropriate OS before downloading any drivers.
For the GA-990XA-UD3, [CLICK HERE]
For the GA-970A-UD3, [CLICK HERE]
For the GA-970A-D3, [CLICK HERE]
For the GA-970A-DS3, [CLICK HERE]

Q: I have a "Rev 1.1" or "Rev 1.2" board (this may or may not be marked on the GIGABYTE website). What does this mean?
A: According to GIGABYTE, a Rev 1.1 board may have some minor hardware changes (i.e. brand of caps used); the LLC voltage compensation feature is also supported. Some boards may have major hardware changes.

Q: Are BIOS version for "Rev 1.0" boards compatible with "Rev 1.1", "1.2" and "1.3" boards?
A: Not necessarily.They are interchangeable if GIGABYTE does not have a separate page for your revision vs. another one. For the best compatibility you should visit the download BIOS page of your specific revision. Links to all revisions are below.

Q: Is there any way to guarantee that my board has an AM3+ ready BIOS out of the box?
A: Aside from ensuring your motherboard is a Rev 1.1 (which should all come with the newer BIOSes), there is no guarantee if you are buying a Rev 1.0 (although newer boards do come with the AM3+ ready BIOS out of the box.). You may wish to check the board label, there may be a sticker that denotes that it is a newer board with AM3+ out of the box support.

Q: Why are the GA-970A-D3 and GA-970A-DS3 generally not considered to be overclocking-ready?
A: The GA-970A-D3 and the GA-970A-DS3 use a lower count 4+1 phase VRM system with no heatsink cooling. This is not as overclocking ready because of the low phase count (more heat per phase and less efficiency) and the lack of heatsink cooling (with aftermarket tower CPU coolers or other coolers that do not provide air to motherboard components by blowing downward, this is an issue as components such as the VRMs do not get cooling). This is an issue because running your motherboard with bare VRMs that are not cooled properly can be unsafe and/or result in unreliable operation - especially with processors that consume a high amount of power. See the article at [CLICK HERE] for more details. NEW: If you have a Revision 1.3 GA-970A-D3, you may overclock safely as this revision of the board has a VRM heatsink installed.

Q: Why should I ask for a Rev 1.3 GA-970A-D3 when ordering from store?
A: The GA-970A-D3 has a VRM heatsink installed for improved reliability and overclocking ability. You can usually get this revision at no extra cost if you ask the store about it. Prefer it if the store has it.

Q: Is it possible to refit a Rev 1.0/1.1/1.1 GA-970A-D3 with VRM heatsinks?
A: There are VRM heatsink mounts that can take on a properly sized VRM heatsink or you can mount individual heatsinks. There have been known instances of GIGABYTE sending rev 1.0/1.1/1.2 users a free VRM heatsink after asking - although some have been turned down this.

Q: What is different with the Rev 3.0 boards?
A: The primary difference is that the Rev 3.0 boards have UEFI instead of the traditional BIOS.

SUPERKAMES · #5 07-01-2013, 01:40

Hướng dẫn sơ bộ OC - tweak các main Gigabyte AM3+.

(đang hoàn thiện)

Một số thuật ngữ thường gặp:

Các thuật ngữ này tôi đã giải thích tại đây , ý nghĩa vẫn hoàn toàn tương tự khi bạn sử dụng các CPU FX. Chỉ khác ở mức độ ảnh hưởng, ví dụ ở Phenom II X6 thì xung CPUNB ảnh hưởng rất nhiều đến hiệu năng, thì với FX 8xxx nó không ảnh hưởng nhiều như thế.
Ở đây, tôi chỉ chỉ ra những thuật ngữ tương ứng với mục nào trong BIOS của main Gigabyte AM3+ (Tôi đang ví dụ với CPU AMD FX 8320, main GA-990XA-UD3, Profile OC ở mức 4.6ghz cho nó hiển thị nhiều giá trị).

mb intelligent tweaker 1

mb intelligent tweaker 2

Tuy nhiên cái khác là AMD Turbo Core Technology của các CPU FX nó hơi khác so với các dòng Phenom II trước đây. Và do đó cần cập nhật lại.

AMD Turbo Core Technology:
- AMD Turbo Core Technology và Application Power Management (APM) cho phép các nhân của CPU hoạt động ở trên ngưỡng xung mặc định, miễn là trong giới hạn của nhiệt độ và điện năng cho phép.Ví dụ AMD FX-8150 có xung mặc định là 3600Mhz nhưng nó có thể boot lên 3900Mhz với cả 8 nhân và 4200Mhz với 4 nhân trong mức giới hạn của nhiệt độ và điện năng . Khi tải nặng xung CPU sẽ trở về mức 3600Mhz .
- Vì APM giới hạn 1 mức TDP như vậy nên khi tăng xung CPU và Vcore (Overclock) thì chúng ta nên tắt cả 2 cái tính năng Turbo Core và APM . Các tính năng này có thể tắt trong BIOS hay dùng phần mềm AMD OverDrive (cá nhân tôi hay tắt trong BIOS).
- Tính năng Application Power Management (APM) trong main Gigabyte nếu có sẽ nằm trong menu Advanced Bios Features.

advanced bios features

Tinh chỉnh hệ thống.

Các bước cơ bản trước khi tiến hành tinh chỉnh hệ thống:

Tắt AMD Turbo Core Technology
Tắt APM (Application Power Management)
Tắt chế độ “Cool ‘n’ Quiet”
Tắt “C1E”
Tắt “CPU Fan Control”
Chắc chắn rằng hệ thống của bạn chạy ổn định ở mặc định.
Tắt tất cả những ứng dụng đang mở và các chương trình chạy nền
Chỉnh hệ điều hành về chế độ “High performance” trong Control Panel / Power Options.

Các phần mềm Overclock và kiểm tra hệ thống cần thiết:

AMD Overdrive
CPU-Z
HWMonitor
CoreTemp

IntelBurnTest/LinX
MaxxMEM²
CineBENCH 11.5
GeekBench
Hoặc bất cứ phần mềm nào bạn cho là có thể dùng khác.

Tinh chỉnh CPU(cores):

Cơ bản thì đây là mục cần tinh chỉnh nhất để đạt được mục đích. Việc tinh chỉnh CPU cores chỉ bao gồm:

Tăng hệ số nhân (CPU FID) với các CPU dòng FX hay Black Edition hoặc tăng xung cơ bản (HTref clock).
Chích điện cho CPU core (+ CPU Voltage offset).
Kiểm tra hệ thống có ổn định không?

Không khó nhưng bạn cần kiên nhẫn trong quá trình tinh chỉnh với từng mức tăng 50-100Mhz và chích thêm điện từng nấc một và chịu khó quan sát, theo dõi nhiệt độ CPU và dàn fet và xác định nguyên nhân CPU của bạn không ổn định có thể do 1 trong 2 phần trên quá nóng.

Tinh chỉnh CPU NorthBridge(CPU NB):

Xung CPU NB (CPU NB Frequency) chính là xung của chip điêù khiển bộ nhớ tích hợp và L3 cache, nó quyết định hiệu quả và tốc độ và độ trễ tuyến băng thông giữa CPU và RAM. Nếu bạn cần test những soft/ứng dụng cần thiên về bộ nhớ thì đây là một mục quan trọng cần tinh chỉnh.Các mainboard AM3 hay AM3+ đều tách riêng phần cấp điện cho CPU NB( VID) với phần điện cửa CPU cores (CPU VID) nên bạn hoàn toàn có thể tinh chỉnh riêng cho CPU NB.
Xung CPU NB tối thiểu bằng xung ram *2 ví dụ:
- Bạn chạy ram 1600(800*2) thì CPU NB Frequency tối thiểu = 1600mhz. Trên thực tế thì mặc định thì CPU NB Frequency = 2200Mhz nên chỉ khi nào bạn chạy ram 2400mhz(1200*2) thì mới bắt buộc phải tăng CPU NB Frequency lên 2400Mhz.
Các bước tinh chỉnh hoàn toàn tương tự như CPU cores, tuy nhiên mức độ cần thiết là không qua nhiều, và cũng rất khó ổn định khi bạn tăng CPU NB Frequency lên 2700Mhz+ với tản nhiệt khí. Thông thường tôi cũng chỉ để tầm 2200Mhz-2400Mhz (với CPU Voltage offset = +0.025V) với hệ thống của tôi.

Tinh chỉnh bộ nhớ:

Ở đây thì chúng ta chỉ cần chỉnh bộ chia DDR3 trên các main, thông thường với các CPU AMD có các bộ chia sau:

DDR3-800 (400MHz) – 2:1 ratio
DDR3-1066 (533MHz) – 8:3 ratio
DDR3-1333 (667MHz) – 10:3 ratio
DDR3-1600 (800MHz) – 4:1 ratio
DDR3-1866 (933MHz) – 14:3 ratio
DDR3-2133 (1066MHz) – 16:3 ratio *
DDR3-2400 (1200MHz) – 6:1 ratio *

Trong đó thì các CPU FX có thể dùng tới bộ chia 1866Mhz (14:3) trong khi các CPU Phenom II thì tối đa là 1600Mhz(4:1)
Các bộ chia 16:3 (2133Mhz) và 6:1(2400Mhz) thì tùy từng BIOS, tùy hãng main mà có cho phép bạn chỉnh hay không. Và chỉ có thể dùng cho các CPU FX.

Trong mọi trường hợp thì có 2 hướng tinh chỉnh ram:

Tăng tối đa xung ram có thể, thường thì cái dễ tham khảo nhất là theo SPEC của kit ram - ví dụ spec ram của bạn là : DDR3-1600 với độ trễ (timing) CL9-9-9 1.5V chẳng hạn thì cứ chỉnh trong BIOS đúng như thế. Với xung ram cao hơn như 1866/2133 thì bạn sẽ phải tự dò lại timing, cái này bắt buộc phải làm thủ công và cần kiên nhẫn.
Hạ cas ram xuống mức thấp hơn, ví dụ ví dụ spec ram của bạn là : DDR3-1600 với độ trễ CL9-9-9 1.5V chẳng hạn, thì có thể thử giảm cas ram xuống 8-8-8 , hay 7-8-7 hay thậm chí thấp hơn. Điều này còn phụ thuộc vào khả năng thanh ram xuống được tới đâu.

Độ trễ tối ưu của Tras và Trc:

Tras = Tcl + Trcd + Trp
Trc = Tras + Tcl

Ví dụ:

ram của bạn có độ trễ là CL7-7-7 thì Tras tốt nhất là 21
và Trc tốt nhất là 7+21=28.

2T–timing : Đôi khi bạn cần chỉnh sang 2T khi ram của bạn không ổn định với việc chạy ở 1T.

SUPERKAMES · #6 07-01-2013, 01:43

Links reviews

SUPERKAMES · #7 07-01-2013, 03:06

Phản hồi của người dùng

Quote:

Originally Posted by dungpham

Đang xài 970A-D3 chạy với con PII X4 955 all default.
Nhận xét:
- NB rất rất nóng dù máy đang idle, sờ thử có thể phỏng tay >"< . Kg biết có hại gì hay kg.
- Chết LAN onboard 2 lần vô lý, kg rõ nguyên nhân --> bảo hành về chạy tiếp.
- Xài gần 1 năm tải nặng liên tục ( CPU > 80%) , có những ngày chạy 24/24 9-10 ngày liên tiếp vẫn chưa có gì xảy ra.

Quote:

Originally Posted by dongminh206

-Vậy là bác dùng ver 1.0 nên nó không có cái tản heatsink mosfet nên hay xảy ra chết chíp LAN. Còn bản 1.4 thì có nhưng sờ vào vẫn thấy nóng ấm ấm dù máy đang chạy idle.
-Còn chíp NB thì bản ver 1.4 cũng rất nóng như bác, sờ vào phỏng tay lun rút ra liền.

Quote:

Originally Posted by cub

Đang xài 970A-D3 Rev1.4 chạy với con PII X4 945 all default. (+ HSF Scythe Mugen RevA)
Nhận xét:
- NB rất nóng dù đã mod 1 quạt 40x10 8000rpm, sờ vào vẫn còn muốn phỏng tay.
- SB cũng rất nóng. Sau khi mod 1 quạt 40x10 6000rpm, sờ vào thấy ấm ấm.
- Xài được hơn 3 tháng, chạy 12/24 hằng ngày vẫn chưa có gì xảy ra.

Quote:

Originally Posted by nikedoit

AMD X6 1055T - GIGABYTE 970A-D3 - GIGABYTE HD 6850 with 256 bits - 8GB DDR3 KIT KINGMAX 1333 - PSU CM Silent Pro 600 - CM Advanced II with Sata Ex Dock.
Mình xài default, download torrent chủ yếu, lâu lâu render video, ko có game nhiều.
Đã từng có thời gian để 24/24 trong vòng 90 ngày , máy hoạt động ổn định.

Quote:

Originally Posted by hiepgia

Mình cũng chạy thử nhiều mainboard của Gigabyte rồi.
-Nhà đang có Gigabyte 990FX-UD7 đã bị nổ fet. Không bảo hành. Buồn
- Gigabyte 990FX-UD5 cho chạy máy chủ làm NAS, File Store, và Multimedia tại gia. Nói chung nhạc và tất cả rất ổn định.
- Gigabyte 990FX-UD3 thì cũng tạm, không phải là quá xuất sắc nhưng là dòng cao nhất hiện nay trên thị trường.
- 970-D3 là con huyền thoại được mua nhiều, cao cấp không dám, chỉ ở trung - thấp, lỗi ram lâu lâu bị dump khi chạy 1600, VGA hay bị nhảy về 1x,4x, 8x loạn xạ, NB rất nóng, mosfet cũng nóng.

Nói chung là Gigabyte là ngon nhất trên thị trường khi mà ASUS không tham gia.

dongminh206 · #8 07-01-2013, 08:39

topic này hay đặt gạch

origami senshi · #9 07-01-2013, 08:47

Thớt hay, chưa dùng nhưng theo dõi lấy kinh nghiệm

Computer Center · #10 07-01-2013, 09:39

Thớt hay quá, bài nào thím kame cũng phải theo dõi
